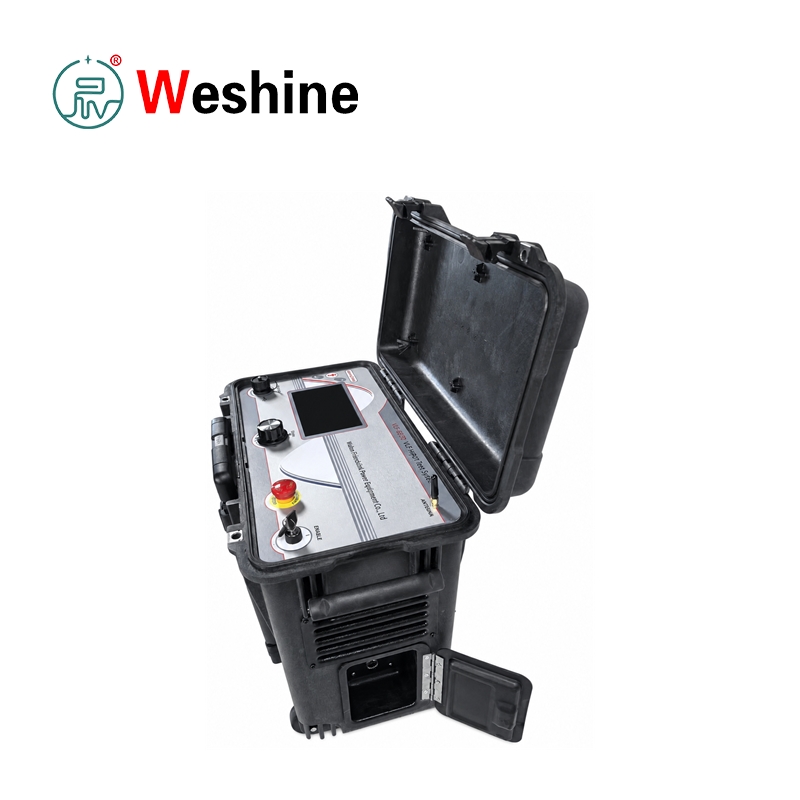

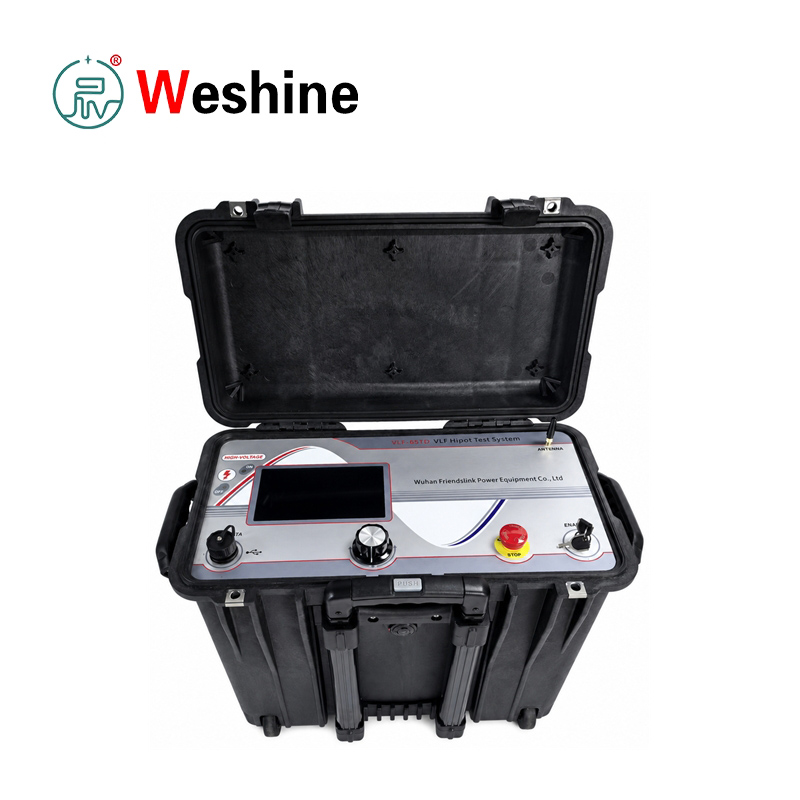

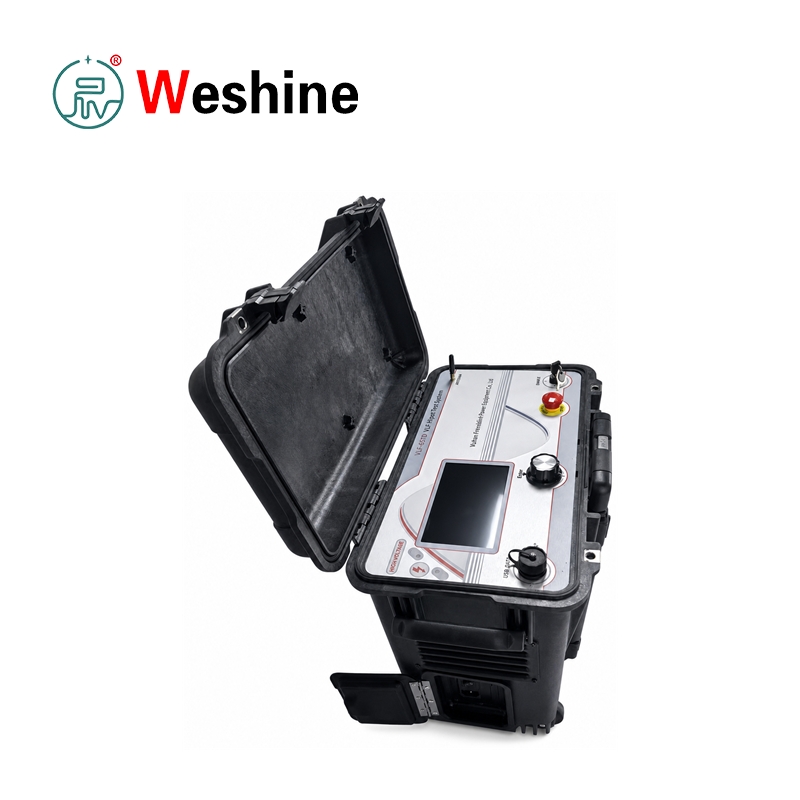

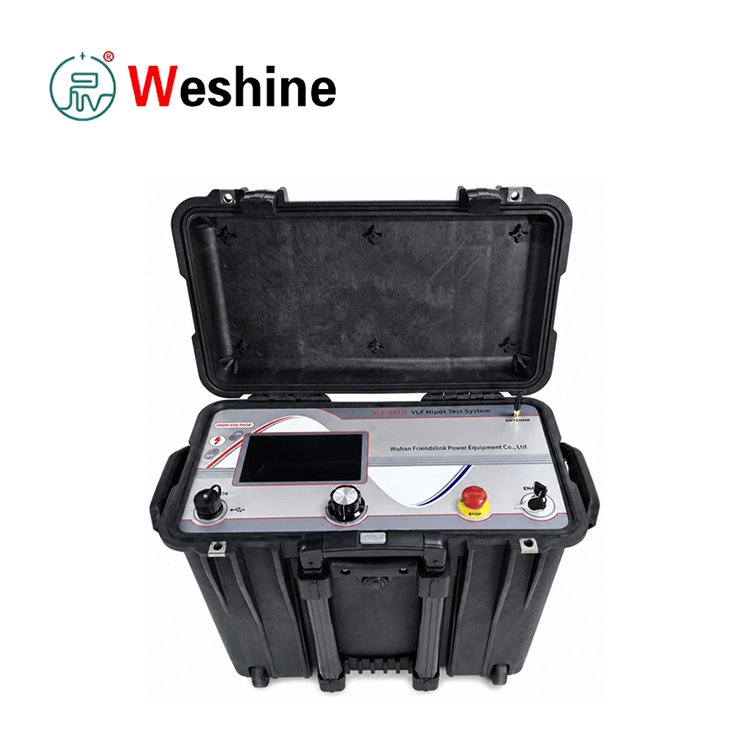

Córas Tástála VLF Tan Delta

Tá an Córas Tástáil durable VLF Tan Delta a thairgeann Weshine, monaróir gairmiúil sa tSín, deartha le haghaidh diagnóis inslithe agus seasann sé le tástáil cáblaí cumhachta meánvoltais. Comhtháthaíonn sé voltas AC VLF withstand agus tomhas caillteanas tréleictreach in aonad dlúth amháin. Comhlíonann an trealamh caighdeáin CENELEC HD 620 S1:1996 agus HD 621 S1:1996, is infheidhme maidir le PE, XLPE agus cáblaí páipéar-inslithe.

Le linn gnáthchothabháil an chábla, ní féidir lochtanna inslithe dofheicthe, lena n-áirítear aosú crann uisce, éilliú, damáiste meicniúil agus meath páirteach, a aimsiú trí iniúchadh amhairc shimplí. Baineann an tástáil tonn sine 0.1 Hz VLF strus AC le insliú cábla agus éilíonn sé cumas cumhachta i bhfad níos lú ná trealamh tástála traidisiúnta 50 Hz, rud a fhágann go bhfuil tástáil allamuigh ar cháblaí meánvoltais fada i bhfad níos éasca.

Seachadann an Córas Tástála VLF Tan Delta seo aschur tonn sine VLF chun tástálacha a sheasamh agus tomhas díreach deilt tan. Léiríonn léamh Tan delta fachtóir caillteanais tréleictreach inslithe cábla, a bhreithníonn céimeanna aosaithe agus meathlaithe. Reáchtálann an t-aonad tástálacha caillteanais go huathoibríoch faoi leibhéil ilvoltais tar éis nós imeachta seasta: 0.5 timthriall U0, timthriallta U0 agus 1.5 timthriall U0. Tar éis gach babhta a chríochnú, déantar sonraí tástála a shábháil agus tá an cábla scaoilte go hiomlán.

Tá dhá chumraíocht chaighdeánach ar fáil: samhlacha buaic 34 kV agus 45 kV. Gineann an t-aonad 34 kV sineton suas go 24 kV RMS (buaic 34 kV); sroicheann an t-aonad 45 kV 31.8 kV RMS (buaic 45 kV). Tá aschur voltais DC ionsuite freisin, idir ± 1 ~ 34 kV don leagan 34 kV agus ± 1 ~ 45 kV don leagan 45 kV. Tacaítear le modhanna tástála tonn dronuilleogach agus DC freisin.

Le haghaidh cothabháil truailleán cábla, tacaíonn an meaisín tástála le hiniúchadh truaill agus aimsiú lochtanna le haschur uasta 10 kV. Cuidíonn tomhas srutha sceite faoi mhodh DC le cáilíocht inslithe cábla iomlán a mheas. Laghdaíonn braite miondealaithe ionsuite ardvoltas láithreach nuair a tharlaíonn flashover nó teip cábla, rud a thugann cosaint iomlán.

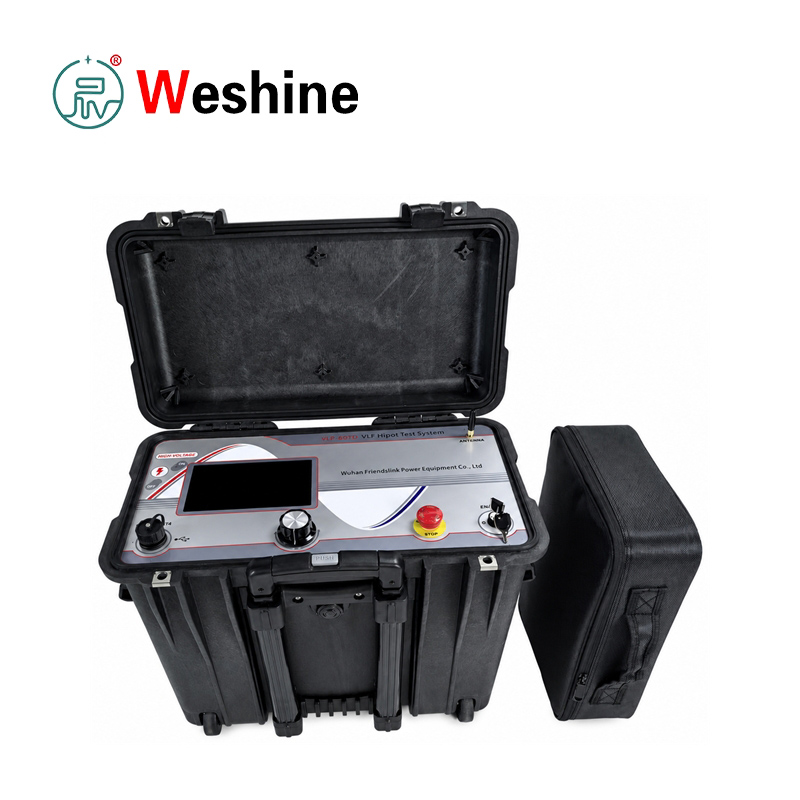

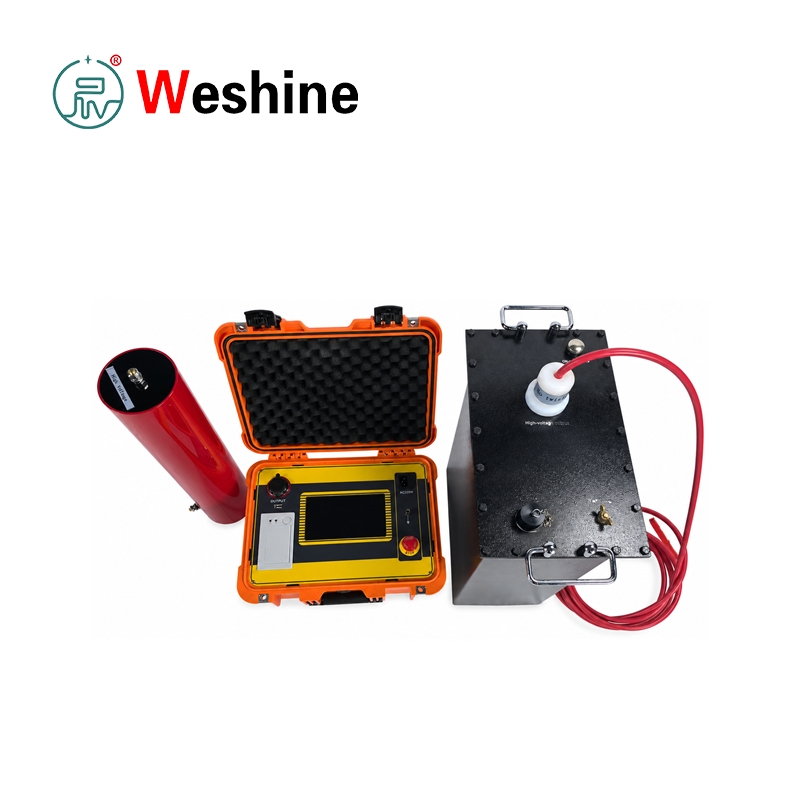

Áirítear leis an sraith iomlán príomhóstach tástála, cábla ardvoltais, sreang talún, téad cumhachta, tiomáint USB flash agus mála cúlpháirtí. Cuireann port USB 2.0 ar chumas onnmhairiú sonraí agus uasghrádú firmware. Stóráiltear na logaí tástála go léir go háitiúil agus is féidir iad a onnmhairiú chuig USB chun tuairisc a ghiniúint ar ríomhaire. Tacaíonn bogearraí meaitseála le comhaid sonraí chéim A/B/C a oscailt go comhuaineach agus aschuirtear tuarascálacha mionsonraithe le figiúirí tástála agus cuair chaillteanais thréleictreach.

Is í an tsábháilteacht an phríomhthosaíocht. Ginfear ardvoltas le linn oibríochta, mar sin ní cheadaítear ach teicneoirí atá oilte go gairmiúil a oibriú. Ní mór d'oibreoirí cúig rialacha sábháilteachta lárnacha a leanúint go docht: cumhacht a ghearradh amach, athfhuinnmhiú a ghlasáil, voltas nialasach, talamh agus gearrchiorcad a fhíorú, comhpháirteanna beo in aice láimhe a leithlisiú. Teastaíonn beirt bhall foirne nó níos mó ar an láthair chun maoirseacht a dhéanamh ar thástáil ardvoltais.

Treoir Táirge

Oibríonn an tástálaí cábla comhtháite trí shin-voltas inrialaithe 0.1 Hz a chur i bhfeidhm ar cháblaí tástála. I gcomparáid le gnáth-thástáil AC 50 Hz, íslíonn teicneolaíocht minicíochta ultra-íseal go mór an t-éileamh atá ann faoi láthair ar ualaí cáblaí capacitive, rud a chuireann ar chumas iniúchadh allamuigh iniompartha a dhéanamh ar cháblaí meánvoltais.

Roimh nasc cábla, lean na cúig rialacha sábháilteachta ardvoltais go docht. Cinntigh go bhfuil cumhacht as an gcábla tástála, aonraithe, voltas-fhíoraithe, bunaithe agus gearrchiorcaid. Ní mór gach cuid beo in aice láimhe a chlúdach nó a scaradh. Ní féidir ach le hoibreoirí oilte an trealamh a rith agus maoirseoir amháin ar a laghad i láthair.

Ceangail na gabhálais in ord seasta: nasc cábla talún le críochfort talún an óstaigh ar dtús, ansin ceangail le talamh cosanta an stáisiúin; cábla ardvoltais a cheangal leis an gcalafort aschuir ardvoltais; seoltóir inmheánach an chábla ardvoltais a nascadh le pas nó truaill an chábla trí fheistis chomhoiriúnaithe; an sciath cábla ardvoltais a shocrú le barra talún in aice láimhe; ar deireadh plug isteach an téad cumhachta.

Chun tástálacha a sheasamh VLF, roghnaigh cruth tonn, voltas rátáil, minicíocht agus fad na tástála. Taispeántar buaicvoltas fíor-ama, sruth, tonnchruth aschuir, minicíocht shocraithe agus luachanna RMS ar an scáileán. Tosaíonn an t-amadóir go huathoibríoch nuair a bhuaileann an voltas an luach réamhshocraithe.

Le haghaidh diagnóis tan delta, gníomhaigh an fheidhm chaillteanais thréleictreach agus ionchuir voltas céime rátáilte U0 an chábla. Seolfaidh an meaisín timthriallta tástála uathoibríoch, agus tógann gach tomhas iomlán thart ar 3 nóiméad 30 soicind. Taifeadann sé toilleas cábla, friotaíocht, meánchaillteanas tréleictreach agus luachanna caillteanais fíor-ama faoi 0.5 U0, 1.0 U0 agus 1.5 U0.

Nuair a bheidh an tástáil críochnaithe, sábhálann na sonraí go huathoibríoch agus scaoileann an cábla go hiomlán. Is féidir le húsáideoirí taifid stairiúla a bhrabhsáil, logaí aonair nó iolracha a onnmhairiú chuig USB 2.0, agus tuarascálacha inphriontáilte a ghiniúint trí bhogearraí tacaíochta. Taispeánann an uirlis cuair caillteanais agus sonraí neamhspleácha ar feadh trí chéim cábla.

Nuair a bhíonn tástáil sheath nó pinpointing locht á reáchtáil, deimhnigh nach bhfuil an truaill cábla bunaithe ar an dá cheann, gan aon talamh indíreach trí joints nó ceangaltáin. Is é 10 kV an t-aschur uasta le haghaidh iniúchadh truaill agus rianú lochtanna.

Gnéithe

1.Tacaíonn sé le VLF sine wave AC le tástáil a sheasamh

2. Feidhm tomhais caillteanas tréleictreach uile-i-amháin tan deilt

3.Dhá rogha buaicvoltais: 34 kV agus 45 kV

4．Aschur tonnta sín: uasmhéid 24 kV RMS nó 31.8 kV RMS

5.Insuite i DC aschur voltais le haghaidh tástálacha inslithe breise

6. Modh tástála voltas tonn dronuilleogach ar fáil

Feidhm tomhais reatha sceite modh 7．DC

8.Aschur uasta 10 kV le haghaidh tástála truaill agus feannadh locht truaill

9．Seichimh tástála caillteanas tréleictreach uathoibríoch ag 0.5 U0, U0 agus 1.5 U0

10.Buaicvoltas fíor-ama & taispeáint reatha le linn oibriú

11.Amharcléiriú tonnchruth aschur fíor-ama ar an scáileán

12.Scoite ardvoltais uathoibríoch ar mhiondealú voltais

13.Stóráil inmheánach áitiúil do gach loga tástála

14.Tástáil sonraí a onnmhairiú trí chomhéadan USB 2.0

15 ． Bogearraí tacaíochta le haghaidh aschur tuairisce tástála saincheaptha

16. Feidhm uasghrádaithe firmware trí thiomántán USB

17. Comhéadan iltheanga (Béarla & Sínis Shimplithe)

18.Feistithe le cnaipe stad éigeandála agus glas aschuir ardvoltais

19.Dearadh cosanta voltais droim ar ais

20．Dearadh cás cosanta iniompartha le haghaidh tástála cábla allamuigh

Cásanna Feidhmchláir

Fóntais Cumhachta

Glacann oibreoirí greille an t-aonad tástála le haghaidh coimisiúnú cábla meánvoltais, cothabháil rialta, diagnóis tan delta, cigireacht sheath agus meastóireacht inslithe ar líonraí dáileacháin agus fostáisiúin.

Déantóirí Trasfhoirmeoir

Úsáideann monarchana trasfhoirmeoirí agus trealaimh leictreach an tástálaí le haghaidh tástálacha inslithe cábla agus comhpháirteanna a éilíonn voltas VLF agus tomhas caillteanais tréleictreach.

Gléasraí Cumhachta

Bíonn stáisiúin chumhachta ag brath ar an trealamh le haghaidh iniúchadh cábla stáisiúin, cothabháil cábla gineadóra cúnta, tástáil sheath agus diagnóis inslithe le linn bristeacha cothabhála.

Iarnróid

Leagann líonraí soláthair cumhachta iarnróid cáblaí meánvoltais i bhfostáisiúin tarraingthe agus línte tarchurtha. Tacaíonn an meaisín le tástálacha cábla sheasamh agus anailís tan delta le linn fuinneoga cothabhála.

Gléasraí Tionscail

Úsáideann ceardlanna mianadóireachta, peitriceimiceach, cruach agus déantúsaíochta é le haghaidh tástálacha glactha cábla nua, cothabháil tréimhsiúil agus imscrúdú locht sheath.

Ollscoileanna

Cuireann coláistí agus institiúidí taighde an gléas tástála i bhfeidhm chun teoiricí tástála cábla VLF a mhúineadh, ríomh caillteanas tréleictreach, anailís ar aosú inslithe agus caighdeáin oibríochta sábháilteachta ardvoltais.

Saotharlanna Tástála

Glacann saotharlanna gairmiúla ardvoltais agus cábla leis an gCóras Tástála VLF Tan Delta seo chun tástálacha VLF a sheasamh, tomhas tan delta, iniúchadh truaill agus seirbhísí diagnóiseacha cábla tríú páirtí.

Cothabháil Cábla

Úsáideann foirne seirbhíse cábla an trealamh le haghaidh iniúchadh cábla inslithe XLPE, Corpoideachas agus páipéar, diagnóis aosaithe crann uisce, aimsiú locht sceach agus déanamh tuairiscí tástála.

Míreanna Tástála Infheidhme

Seasann cábla tonn sínte 1．VLF le tástáil

2.Cábla meánvoltais tan delta tástála caillteanais tréleictreach

Diagnóis aosaithe inslithe cábla 3．XLPE

Seasamh cábla 4．PE iniúchadh voltais

5.Tástáil feidhmíochta cábla inslithe páipéir

6. Measúnú ar mheath crann uisce cábla

7.Tástáil sheath cábla suas-go-10kV

8． Cábla sheath locht pinpointing

9． DC voltas sheasamh tástáil

10.Tástáil voltais tonn dronuilleogach

11．Mód DC tomhas reatha sceite

12.Tástálacha glactha aistrithe cábla nua

13.Tástálacha cothabhála coisctheacha gnáthaimh cábla

14.Giniúint tuarascála tástála comhtháite trí phas

15.Stóráil loga áitiúil & easpórtáil sonraí USB

Cás Custaiméara

Réimse Tionscail:Seirbhís cothabhála cábla meánvoltais

Trioblóid Tionscadail

Bhí gá le foireann cothabhála greille cumhachta chun ilfhriothálaithe cábla XLPE d'aois a mheas. Ní fhéadfadh tástálacha simplí frithsheasmhacha ach an fhriotaíocht mhiondealaithe a sheiceáil, agus d’éiligh an fhoireann sonraí caillteanas tréleictreach freisin chun aosú inslithe a mheas agus chun cáblaí a aithint a bhféadfadh lochtanna crann uisce a bheith orthu.

Sreabhadh Oibríochta Tástáil

Rinne teicneoirí an spriocchábla a leithlisiú, agus cúig shonrúchán sábháilteachta á leanúint acu, bhunaigh siad an tsraith iomlán, nasc cábla ardvoltais agus sreang sciath mar a ordaíodh, ansin faoi thiomáint ar an aonad tástála. Roghnaigh siad modh tástála tan delta, líonadh i voltas céim rátáil cábla U0, scaoileadh stad éigeandála agus glas ardvoltais, ansin thosaigh siad ag tástáil uathoibríoch. Thomhais an t-aonad caillteanas tréleictreach faoi 0.5 U0, U0 agus 1.5 U0, stóráil sonraí agus scaoil sé an cábla tar éis é a chríochnú.

Toradh Tástála

Sheiceáil baill foirne taifid stairiúla agus easpórtáil siad na sonraí go léir chuig tiomántán USB. Tuairiscí comparáide céime a ghintear le bogearraí a mheaitseáil le luachanna caillteanais tréleictreach agus cuair treochtaí. D'fhan cáblaí le gnáth-tháscairí caillteanais i mbun seirbhíse, agus bhí cinn a bhí in olcas go mór sceidealta le haghaidh monatóireachta leanúnaí.

Buntáistí Feidhmchláir

Chríochnaigh an fhoireann an dá iniúchadh voltais agus diagnóis aosaithe a sheasamh le gléas iniompartha amháin. Feabhsaítear inrianaitheacht sonraí go mór le timthriallta tástála uathoibríocha, onnmhairiú USB agus giniúint tuairiscí agus gearrann siad ualach oibre páipéir láimhe.

CCanna

C: Cad iad na feidhmeanna a bhaineann leis an trealamh tástála seo?

A: Críochnaíonn sé cábla meánvoltais VLF tástáil sheasamh, tomhas caillteanas tréleictreach tan delta, iniúchadh truaill, pointeáil locht truaill, tástáil sheasamh DC, tástáil tonnta dronuilleogach agus braite srutha sceite.

C: Cad é an difríocht idir VLF withstand test agus tan delta test?

A: Deimhníonn tástáil withstand VLF an féidir voltas AC sonraithe a bheith ag insliú cábla; tomhaiseann tástáil tan delta fachtóir caillteanais tréleictreach chun aosú inslithe agus céim meathlaithe a mheas.

C: Cad iad na cumraíochtaí voltais atá roghnach?

A: Dhá mhúnla: buaic 34 kV agus buaic 45 kV. Aschuir an tsamhail 34 kV tonn sine suas go buaic 24 kV RMS / 34 kV; sroicheann an tsamhail 45 kV buaic 31.8 kV RMS / 45 kV.

C: Cén mhinicíocht a thomhaistear tan delta?

A: Déantar tomhas Tan delta faoi mhinicíocht ultra-íseal 0.1 Hz.

C: Cén raon toilleas cábla a thacaíonn le tástáil tan delta?

A: múnla 34 kV: 1 nF ~ 8 μF; Múnla 45 kV: 1 nF ~ 5 μF.

C: An féidir leis na taifid tástála trealaimh a onnmhairiú?

A: Tá. Stóráiltear logaí tástála go hinmheánach agus is féidir iad a onnmhairiú trí USB 2.0. Is féidir comhaid easpórtáilte a oscailt le bogearraí tiomnaithe chun tuarascálacha tástála foirmiúla a ghiniúint.

C: An dtacaíonn sé le pointeáil locht sheath?

A: Sea, tacaíonn an meaisín tástála le hiniúchadh truaill agus aimsiú locht le haschur uasta 10 kV.

C: Nótaí sábháilteachta tábhachtacha le linn oibriú?

A: Ní féidir ach le gairmithe oilte an t-aonad a oibriú. Caithfidh an cábla tástála a bheith as cumhacht, talamh agus go hiomlán aonraithe roimh sreangú. Éilíonn tástáil ardvoltais maoirseacht ar an láthair, agus ba cheart stad éigeandála & glas ardvoltais a úsáid i gceart.
