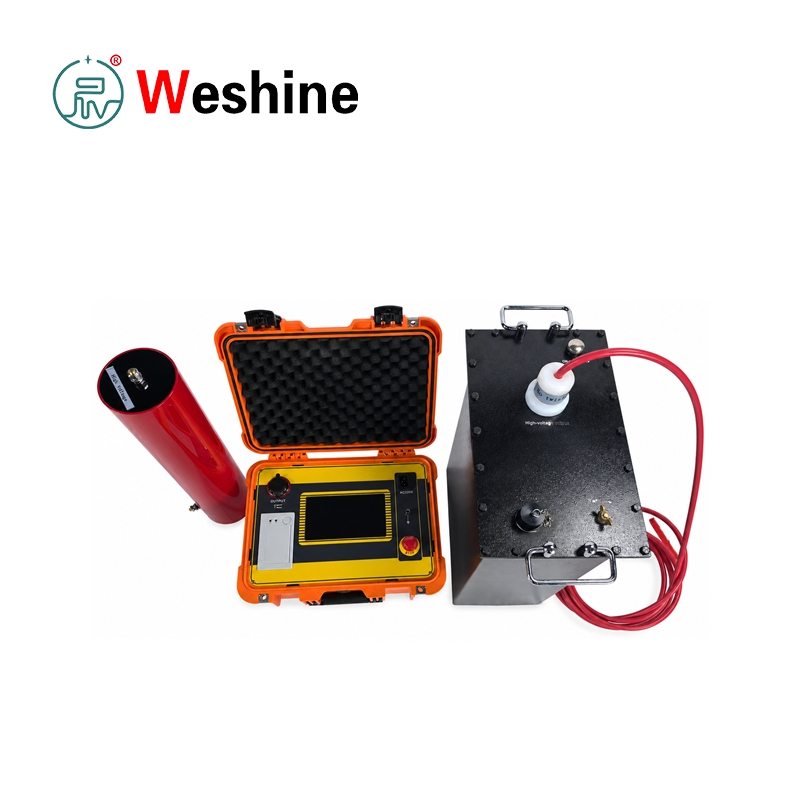

Ultra Íseal Minicíocht Ard Voltage Gineadóir

Mar dhéantóir gairmiúil sa tSín, ba mhaith le Weishine Gineadóir Ardvoltais Ard-Minicíochta Ultra Íseal ardchaighdeáin a sholáthar duit, atá deartha le haghaidh tástála inslithe leictreach a sheasamh AC áit a mbeadh toilleadh iomarcach ag teastáil ó threalamh tástála minicíochta cumhachta traidisiúnta. I dtástáil inslithe coisctheach, tá tástáil withstand ardvoltais ar cheann de na modhanna is tábhachtaí chun a fhíorú an féidir le insliú trealaimh an voltas tástála sonraithe a sheasamh go sábháilte. I gcás rudaí tástála mór-toille, mar cháblaí cumhachta XLPE, toilleoirí cumhachta, gineadóirí móra, agus mótair, is minic go dteastaíonn claochladán tástála mór nó tacar tástála athshondach de dhíth ar thástáil withstand 50 Hz AC. Laghdaíonn córas tástála minicíochta ultra-íseal 0.1 Hz an cumas cumhachta tástála riachtanach agus déanann sé tástáil allamuigh níos praiticiúla. Íslíonn dearadh dlúth agus iniompartha an costas soláthair iomlán d'fhoirne innealtóireachta allamuigh.

Gineann an t-aonad tástála ardvoltas AC minicíochta ultra-íseal rialaithe. Is iad na minicíochtaí aschuir atá ar fáil ná 0.1 Hz, 0.05 Hz, 0.02 Hz, agus 0.01 Hz. Ligeann an minicíocht níos ísle don ionstraim ualaí capacitive níos mó a thástáil agus méid an trealaimh tástála agus an t-éileamh cumhachta a choinneáil inbhainistithe. De réir an lámhleabhair, tá an córas oiriúnach go háirithe do threalamh leictreach le toilleas coibhéiseach mór, lena n-áirítear cáblaí cumhachta, toilleoirí, gineadóirí meánmhéide agus mór, agus mótair.

Comhpháirteanna Táirge

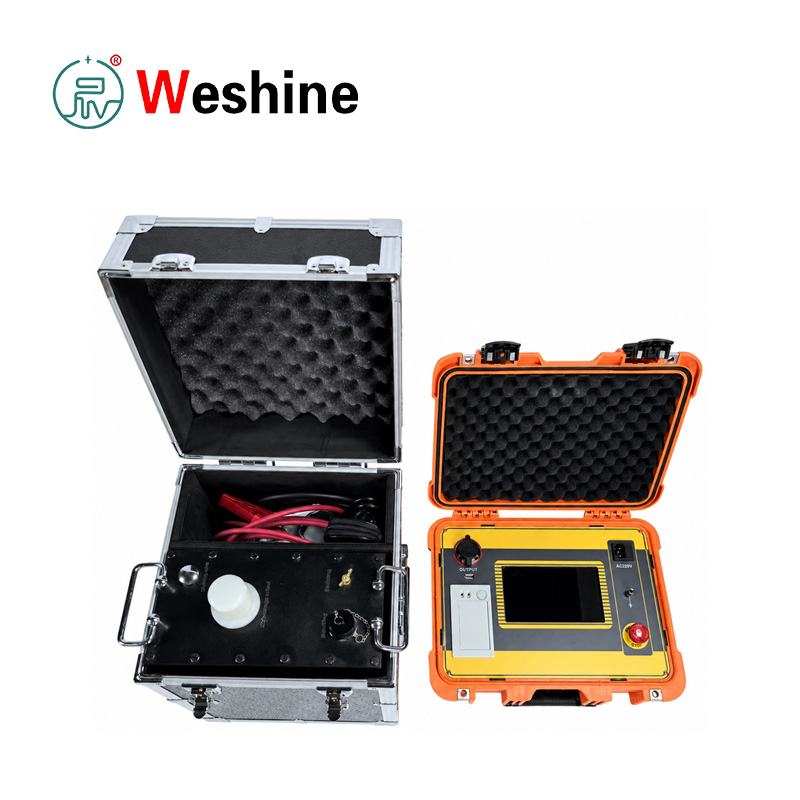

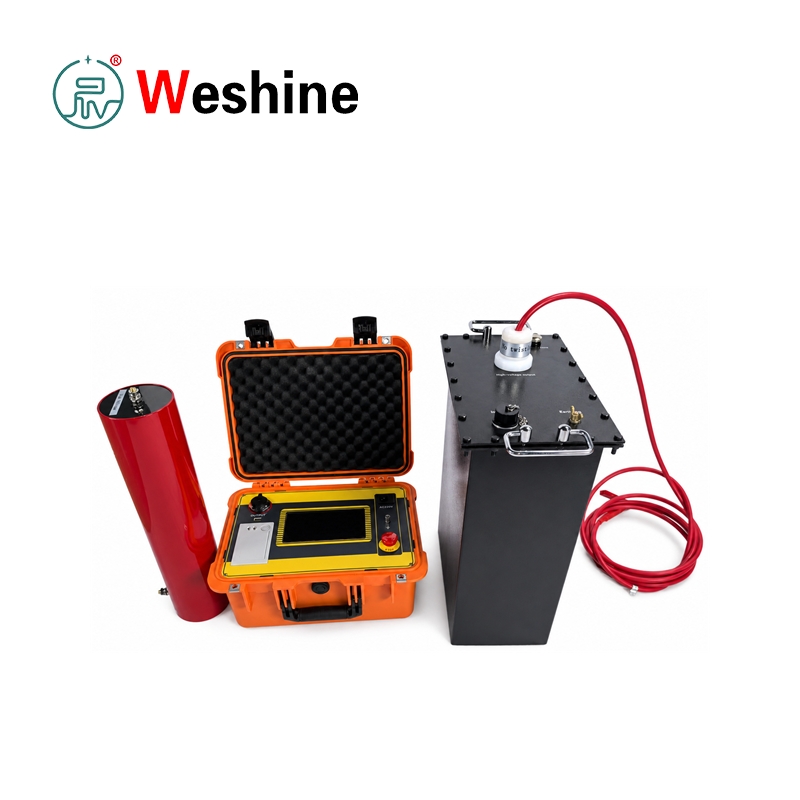

Tá dhá phríomhchuid sa chóras: rialtóir agus teanndáileog ardvoltais.

Áirítear ar an rialtóir scáileán tadhaill capacitive 7-orlach, lasc cumhachta, ionchur AC 220 V, críochfort talún, port cumarsáide USB, printéir, agus cnaipe stad éigeandála.

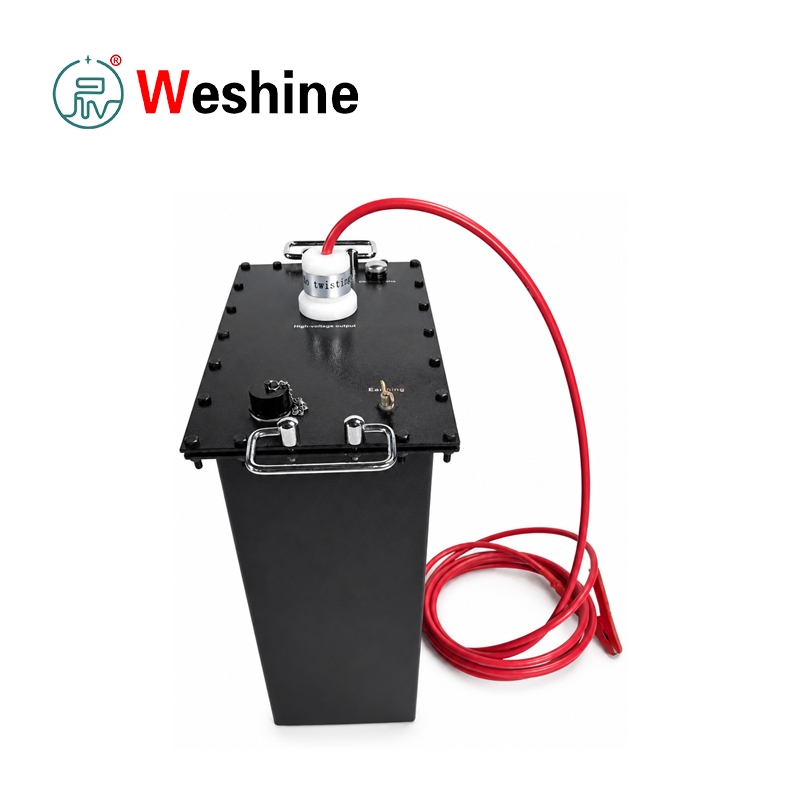

Táirgeann an teanndáileog an t-aschur ardvoltais agus tá sé ceangailte leis an rialtóir tríd an gcábla rialaithe íseal-voltais a sholáthraítear. Tá aschur ardvoltais ceangailte leis an réad tástála ag baint úsáide as an gcábla ardvoltais a sholáthraítear agus na gabhálais talaimh.

Tá an oibríocht uathoibrithe

Tar éis sreangú, socraíonn an t-úsáideoir an minicíocht aschuir, fad na tástála, an voltas tástála, an teorainn forshrutha taobh ardvoltais, agus an teorainn róvoltais ar an scáileán tadhaill. Nuair a thosaíonn an tástáil, déanann an ionstraim féin-seiceáil ualaigh, ardú uathoibríoch ar an voltas, aschur tairiseach-aimplitiúid, uainiú, gnáth-mhúchadh, agus urscaoileadh uathoibríoch. Is féidir stop a chur leis an ionstraim trí lasc ama nó trí stad láimhe. Soláthraíonn sé freisin cosaint múchadh neamhghnácha trí overvoltage agus cosaint overcurrent.

Glacann an Gineadóir Ardvoltais Ultra Íseal seo le rialú aiseolais diúltach lúb dúnta ardvoltais agus íseal-voltais. Deir an lámhleabhar nach dtáirgeann an t-aschur éifeacht ardú capacitive. I measc na bhfeidhmeanna cosanta iolracha tá cosaint overvoltage, cosaint forshrutha taobh ardvoltais, agus cosaint forshrutha taobh íseal-voltais, le ham gníomhaíochta cosanta nach mó ná 10 ms. Tá an rialtóir agus an gineadóir ardvoltais ceangailte trí rialú ísealvoltais, agus úsáidtear rialú optúil le haghaidh oibriú níos sábháilte. Dearadh crua-earraí marthanach, saol seirbhíse fada le húsáid tionscadail fadtéarmach agus tástáil arís agus arís eile.

Is féidir torthaí tástála a phriontáil go díreach mar thuarascáil tástála. Sábhálfar sonraí stairiúla go huathoibríoch tar éis stad gnáth-ama, stad láimhe, stad cosanta overvoltage, nó stad cosanta forshrutha. Is féidir leis an ionstraim suas le 64 taifead tomhais a stóráil; scriostar taifid níos sine go huathoibríoch nuair a sháraítear an teorainn stórála. Tacaíonn an córas freisin le socrú dáta agus ama, aistriú comhéadan Síneach agus Béarla, stóráil uathoibríoch, priontáil uathoibríoch, agus cumarsáid USB le bogearraí bainistíochta uachtair.

Comhlíonann an trealamh tástála DL/T 849.4-2004, Coinníollacha Ginearálta Teicniúla do Ghineadóirí Ardvoltais Minicíocht Ultra-Íseal. Tagraíonn an lámhleabhar freisin don mhodh tástála 0.1 Hz VLF le haghaidh cáblaí cumhachta inslithe 35 kV agus faoi bhun XLPE. In úsáid allamuigh, ní fhéadfaidh toilleas an réad tástála a bheith níos mó ná an t-ualach capacitive rátáilte de chumraíocht na hionstraime roghnaithe. Má tá toilleas an réad tástála níos ísle ná 0.05 μF, féadfar toilleoir cúnta 0.05 μF a nascadh go comhthreomhar chun tacú le gnáth-aschur.

Paraiméadar Táirge

Treoir Táirge

Prionsabal Oibre Gléas Tástála VLF

Oibríonn an gléas tástála VLF iniompartha trí thástáil fhrithsheasmhachta minicíochta cumhachta 50 Hz a athsholáthar le tástáil AC minicíochta ultra-íseal.

I gcás rudaí tástála capacitive, tá an sruth comhréireach le minicíocht, toilleas agus voltas. Trí mhinicíocht a laghdú go 0.1 Hz nó níos ísle, laghdaítear an cumas cumhachta tástála riachtanach go mór, agus cuspóir praiticiúil na tástála sheasamh inslithe AC á choinneáil.

Ceangal Trealaimh Roimh Thástáil

Roimh thástáil, ceangail:

de réir an léaráid sreangú sa lámhleabhar.

Ní mór an críochfort talún a nascadh leis an talamh. Tá an t-ionchur AC ceangailte le foinse cumhachta 220 V, 50 Hz.

Má úsáidtear gineadóir iniompartha, ní mór voltas aschuir agus minicíocht an ghineadóra a bheith cobhsaí.

Socrú Paraiméadar agus Ullmhúchán Tástála

Cumhacht ar an rialtóir agus cuir isteach an scáileán socruithe paraiméadar.

Socraigh na paraiméadair seo a leanas:

I measc na minicíochtaí atá ar fáil tá:

Is féidir fad na tástála a shocrú ó 0 go 99 nóiméad.

Is buaicluachanna iad luachanna voltais agus srutha a thaispeánann an ionstraim.

Próiseas Tástála Uathoibríoch

Tar éis an cnaipe Tosaigh, déanann an ionstraim féinseiceáil.

Áirítear leis an bpróiseas tástála:

1. Íosluchtaigh féin-seiceáil
2. Ardú voltas uathoibríoch
3. Aschur tairiseach-aimplitiúid
4. Seasamh uainiú
5. Múchadh agus urscaoileadh uathoibríoch

Mura n-aimsítear aon ualach, taispeánann an rialtóir rabhadh gan ualach.

Tar éis an voltas socraithe a bhaint amach, coinníonn an ionstraim aschur tairiseach aimplitiúid agus cuireann sé tús leis an bpróiseas uainiúcháin withstand.

Nuair a shroichtear an t-am socraithe, stopann an córas aschur ardvoltais agus scaoileann sé an réad tástála go huathoibríoch.

Modhanna Múchadh agus Bainistíocht Sonraí

Tacaíonn an uirlis le:

Múchadh Gnáth

Múchadh Neamhghnáthach

I ngach modh múchta, stóráiltear na sonraí tástála mar shonraí stairiúla.

Is féidir le húsáideoirí:

Treoir Tástála Cábla

Le haghaidh tástála cábla:

1. Déan an trealamh leictreach ar fad atá nasctha leis an gcábla a dhícheangal roimh thástáil.
2. Déan friotaíocht inslithe a thomhas le megohmiméadar.
3. Déan tástáil withstand VLF ach amháin tar éis don seiceáil inslithe a bheith inghlactha.

Sonraíonn an lámhleabhar:

Fad na tástála:

Treoir Tástála Mótair Shioncronach

Maidir le tástáil mhótair shioncrónach, molann an lámhleabhar tástáil céim ar chéim.

Modh tástála:

Is gnách go mbíonn an t-am tástála mar an gcéanna le tástáil sheasamh minicíochta cumhachta, go coitianta:

Le linn na tástála, ba cheart d’oibreoirí breathnú ar na nithe seo a leanas:

Urscaoileadh Sábháilteachta Tar éis Tástála

Tar éis múchadh, bain úsáid as an tslat urscaoilte chun an réad tástála a urscaoileadh go hiomlán sula mbainfidh tú aon cháblaí.

Tá an chéim seo riachtanach, go háirithe do threalamh capacitive mar:

Gnéithe

1.Tacaíonn sé le 0.1 Hz minicíocht ultra-íseal AC le tástáil sheasamh.

2 ．Tacaíonn 0.05 Hz, 0.02 Hz, agus 0.01 Hz roghnú minicíocht aschuir.

3. Soláthraíonn sé ardú uathoibríoch voltais, aschur tairiseach-aimplitiúid, uainiú, múchadh agus urscaoileadh.

4.Déanann sé aschur ardvoltais a thomhas agus a thaispeáint agus sruth a thástáil mar bhuaicluachanna.

5.Soláthraíonn cosaint overvoltage don aschur ardvoltais.

6.Soláthraíonn cosaint forshrutha taobh ardvoltais agus ísealvoltais.

7.Gearrann sé aschur go huathoibríoch nuair a sháraíonn an voltas nó an sruth an teorainn socraithe.

8.Am gníomh cosanta nach mó ná 10 ms.

9 ． Soláthraíonn oibríocht scáileán tadhaill capacitive 7-orlach.

10.Taispeánann sonraí tástála agus cruth tonn aschuir ar an scáileán tadhaill.

11.Áirítear leis stóráil uathoibríoch sonraí stairiúla ar feadh suas le 64 taifead.

12.Soláthraíonn printéir ionsuite le haghaidh priontáil tuairisce tástála.

13.Tacaíonn sé le cumarsáid USB le bogearraí bainistíochta uachtair.

14.Áirítear aistriú comhéadan Síneach agus Béarla.

15. Soláthraíonn sé rialú aiseolais diúltach ardvoltais agus ísealvoltais le lúb dúnta.

16.Tacaíonn AC le tástáil ar réada tástála mór-toillte.

17.Áirítear slat urscaoilte agus cábla talaimh le haghaidh urscaoilte sábháilte iar-thástála.

18．Soláthraíonn cnaipe stad éigeandála ar an rialtóir.

19.Tacaíonn sé le hoibriú laistigh agus lasmuigh.

20.Áirítear leis toilleoir cúitimh le haghaidh rudaí tástála toilleas beag.

Cásanna Feidhmchláir

Fóntais Cumhachta

Úsáideann fóntais chumhachta an trealamh tástála VLF chun tástáil a dhéanamh ar cháblaí cumhachta meánvoltais, ar mhótair mhóra, ar ghineadóirí, ar thoilleoirí agus ar threalamh leictreach eile le toilleas mór le linn cothabhála coisctheach agus tástála glactha.

Déantóirí Trasfhoirmeoir

Is féidir le monaróirí trasfhoirmeoirí agus trealaimh leictrigh an tacar tástála a úsáid i limistéir thástála ina n-éilíonn córais inslithe le hacmhainn mhór AC seasamh in aghaidh an fhíoraithe ag minicíocht laghdaithe.

Gléasraí Cumhachta

Úsáideann stáisiúin chumhachta an ionstraim chun tástáil foirceannadh stator gineadóra, mótair mhóra, cáblaí seirbhíse stáisiúin, agus córais inslithe gaolmhara a sheasamh le linn coimisiúnaithe, ollchóirithe agus cothabhála gnáthaimh.

Iarnróid

Úsáideann córais soláthair cumhachta iarnróid cáblaí meánvoltais agus trealamh rothlach. Tacaíonn an t-aonad tástála le tástáil allamuigh le linn bristeacha cothabhála sceidealta.

Gléasraí Tionscail

Is féidir le saoráidí tionsclaíocha cosúil le gléasraí mianadóireachta, peitriceimiceacha, cruach agus déantúsaíochta an ionstraim le haghaidh inslithe cábla agus mótair a úsáid chun tástáil a sheasamh i gcórais dáileacháin cumhachta gléasra.

Ollscoileanna

Is féidir le hollscoileanna agus ionaid oiliúna úsáid a bhaint as an gcóras chun VLF a mhúineadh chun prionsabail tástála a sheasamh, ríomh sruth toilleas, nósanna imeachta tástála cábla, agus cleachtas sábháilteachta ardvoltais.

Saotharlanna Tástála

Is féidir le saotharlanna ardvoltais a bheith ag brath ar Ghineadóir Ardvoltais Ultra Íseal Minicíocht chun AC a sheasamh le tástáil ar rudaí tástála capacitive, samplaí cábla, mótair agus córais inslithe a éilíonn voltas minicíochta ultra-íseal rialaithe.

Cothabháil Cábla

Úsáideann foirne cothabhála cábla an gléas tástála le haghaidh tástálacha glactha cábla XLPE, tástálacha coisctheacha, seiceálacha leantacha locht, agus fíorú inslithe tar éis a shuiteáil nó a dheisiú.

Feidhmchláir

Seasann 1．0.1 Hz VLF AC tástáil.

2. Cábla cumhachta XLPE withstand tástála.

3．35 kV agus faoi thástáil inslithe cábla.

4.Power toilleoir sheasamh tástála.

5.Tástáil inslithe gineadóra meánach agus mór.

6.Stator mótair foirceannadh tástáil sheasamh.

7. Tástáil aistrithe cábla.

8.Tástáil cothabhála coisctheach cábla.

9 ． Fíorú inslithe trealaimh mhóra toilleas.

10．Field AC sheasamh tástáil le cumas cumhachta tástála laghdaithe.

11.Tástáil ardvoltais uath-uainithe.

12. Seasann róvoltas agus forshrutha cosanta le tástáil.

13.Stóráil taifead tástála stairiúla.

14.Giniúint tuarascálacha tástála priontáilte.

15.Scagthástáil riocht inslithe roimh fhuinneamh.

Cás Custaiméara

Tionscal: Conraitheoir cothabhála cábla.

Fadhb: Bhí ar chonraitheoir cothabhála tástáil glactha a dhéanamh ar chábla meánvoltais XLPE nua-shuiteáilte. Bhí sé deacair trealamh frithsheasaimh AC gnáth-minicíochta a iompar agus theastaigh cumas cumhachta níos airde de bharr toilleas an chábla. Theastaigh ón bhfoireann réiteach AC withstand iniompartha a bheadh ​​oiriúnach le haghaidh tástála cábla allamuigh.

Próiseas Tástála: Dhícheangail na teicneoirí gach trealamh a bhí ceangailte leis an gcábla agus rinne siad seiceáil ar gach céim ar dtús le meigeamiméadar. Tar éis friotaíocht inslithe inghlactha a dhearbhú, cheangail siad an rialtóir, an teanndáileog, an cábla aschuir ardvoltais, an cábla talún, agus an tslat urscaoilte de réir an sreangú tástála. Socraíodh an voltas tástála de réir voltas céim an chábla, agus ríomhadh an luach forshrutha ó toilleas cábla, minicíocht tástála, agus voltas. Roghnaigh an fhoireann aschur 0.1 Hz, shocraigh siad an ré tástála riachtanach, agus thosaigh siad ag ardú uathoibríoch voltais.

Toradh: Chríochnaigh an ionstraim ardú uathoibríoch voltais, aschur tairiseach-aimplitiúid, uainiú, múchadh agus urscaoileadh. Níor tugadh faoi deara aon urscaoileadh millteach, fuaim neamhghnácha, deatach, boladh, voltas éagobhsaí, nó sruth neamhghnácha le linn na tréimhse withstand. Stóráladh na sonraí tástála agus priontáladh iad do thaifead an tionscadail.

Buntáistí: Chríochnaigh an conraitheoir an tástáil withstand cábla AC le córas allamuigh níos lú agus níos praiticiúla. Chuidigh cosaint uathoibríoch, uainiú, urscaoileadh, stóráil agus priontáil le hoibriú láimhe a laghdú agus doiciméadú tástála feabhsaithe.

CCanna

Cad a úsáidtear Gineadóir Ardvoltais Minicíocht Ultra-Íseal dó? Úsáidtear é chun VLF AC a sheasamh le tástáil ar threalamh leictreach mór-toille, go háirithe cáblaí cumhachta, toilleoirí cumhachta, gineadóirí agus mótair.

Cén fáth a n-úsáidfí tástáil VLF 0.1 Hz in ionad tástáil sheasamh 50 Hz AC? Teastaíonn sruth ard ag 50 Hz ó réada tástála mór-toille. Laghdaítear an mhinicíocht tástála go 0.1 Hz go mór an cumas tástála riachtanach, rud a fhágann go bhfuil réimse AC in ann tástáil a sheasamh níos praiticiúla.

Cad iad na minicíochtaí aschuir atá ar fáil? Tacaíonn an t-aonad tástála le socruithe minicíochta aschuir 0.1 Hz, 0.05 Hz, 0.02 Hz, agus 0.01 Hz.

Cad é an t-ualach capacitive uasta? Is é 0.5 μF an t-ualach uasta ag 0.1 Hz, 1.1 μF ag 0.05 Hz, 2.2 μF ag 0.02 Hz, agus 5.5 μF ag 0.01 Hz.

Cad iad na feidhmeanna cosanta atá san áireamh? Áirítear leis an ionstraim cosaint overvoltage, cosaint forshrutha taobh ardvoltais, cosaint forshrutha taobh íseal-voltais, stad éigeandála, agus urscaoileadh uathoibríoch tar éis múchadh.

An féidir leis an tástáil tuarascálacha tástála a phriontáil? Tá. Is féidir leis an printéir ionsuite na sonraí tástála reatha agus na sonraí stairiúla a thaispeántar ar an scáileán a phriontáil.

Cé mhéad taifead stairiúil is féidir a stóráil? Is féidir leis an ionstraim suas le 64 taifead tástála stairiúla a stóráil. Scriostar go huathoibríoch taifid atá níos sine ná an 64 is déanaí.

Cad iad na réamhchúraimí sábháilteachta a theastaíonn tar éis tástála? Tar éis múchadh, bain úsáid as an tslat urscaoilte chun an réad tástála a urscaoileadh go hiomlán sula mbainfidh tú aon cháblaí. Níor cheart go ndéanfadh ach pearsanra oilte tástáil ardvoltais a leanann nósanna imeachta sábháilteachta ardvoltais.

Buntáistí Weshine

Soláthraíonn Weshine Electric trealamh tástála leictreach le haghaidh fóntais chumhachta, conraitheoirí, gléasraí tionsclaíocha, saotharlanna, agus foirne cothabhála cábla. Chun VLF withstand test, díríonn Weshine ar oibriú praiticiúil allamuigh, aschur cobhsaí ardvoltais, cosaint uathoibríoch, gabhálais iomlána, agus doiciméadú tástála soiléir. Cuirtear taifid iniúchta mhonarcha agus treoir oibríochta ar fáil d'ionstraimí chun tacú le húsáid iontaofa tar éis an tseachadta.

Is féidir le Weshine cabhrú le custaiméirí le roghnú múnla, socrú voltais tástála cábla, measúnú toilleas ualaigh, agus riachtanais tástála saincheaptha. Má tá tú ag lorg trealamh tástála cobhsaí, fadtéarmach, is féidir lenár Gineadóir Ardvoltais Ultra-Íseal Minicíocht a shásamh go hiomlán d'éilimh tástála éagsúla ar an láthair. Le taithí innealtóireachta, rialú cáilíochta, tacaíocht theicniúil, réitigh tástála iontaofa, agus seirbhís idirnáisiúnta, cuidíonn Weshine le húsáideoirí tástáil inslithe cábla agus toilleas mór a dhéanamh go héifeachtach agus go sábháilte. Loighistic dhomhanda tapa, roghanna íocaíochta iolracha do cheannaitheoirí mórchóir thar lear.
