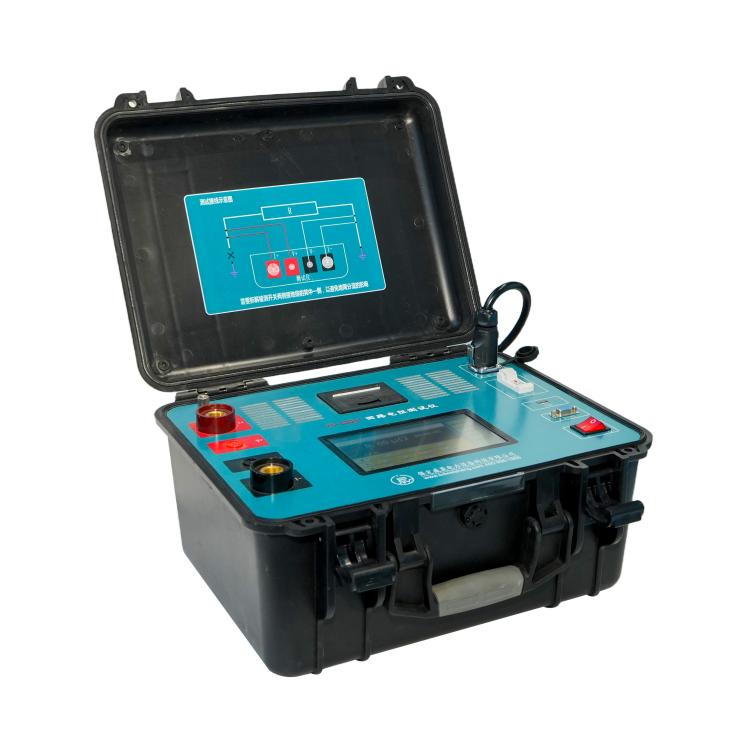

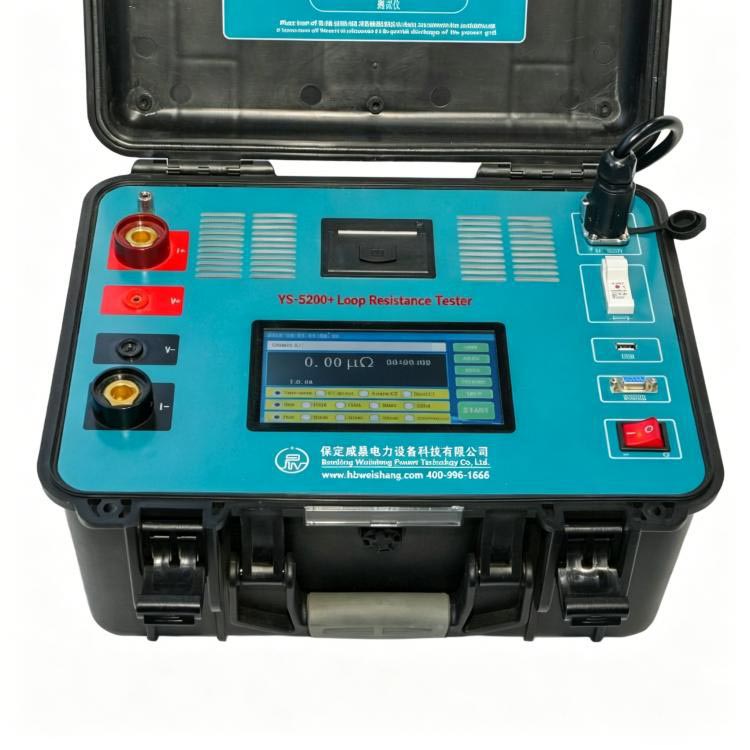

Deisce 300A Tástálaí Chliste Friotaíocht Ciorcaid

Soláthraíonn an Tástálaí Frithsheasmhachta Ciorcaid Chliste 300A marthanach a thairgeann Weshine, monaróir gairmiúil agus soláthraí sa tSín, léamha micrea-ohm beachta ar scoradáin chiorcaid, dínascairí, lasca talmhaithe agus hailt busbar, fiú nuair a ritheann sruthanna trí lúba singil nó ilbhrainsí comhthreomhara..

Thógamar an t-aonad seo tar éis caighdeáin tástála ceithre sreang DL/T845.4-2019 agus IEC, ag teacht go hiomlán le héilimh an tionscail maidir le friotaíocht ard-srutha a bhrath.

Laistigh den mheaisín suíonn foinse reatha tairiseach ardchumhachta atá péireáilte le crua-earraí braite srutha ilchainéil. Coinníonn an struchtúr seo an t-aschur reatha seasta agus an sampláil voltais cruinn, fiú agus iad ag obair in éineacht le greillí casta talún comhthreomhara, rud is príomhchúis go ndéanann conraitheoirí innealtóireachta orduithe mórchóir arís don mhúnla seo.

Croíphrionsabail Tomhais

Braitheann an Tástálaí Chliste Friotaíocht Ciorcaid Deisce 300A ar dhá mhodúl feidhmiúla lárnacha:

Aschur reatha ard tairiseach 1.Adjustable: 50A–300A

2. Braiteoir clamp gan sreang DC: 0 ~ ± 600A gabháil reatha

Ríomhann sé friotaíocht teagmhála iarbhír bunaithe ar Dhlí Ohm: R = V / I₀

V = braitheadh ​​titim voltais ar phointí teagmhála

I₀ = sruth fíor ag dul tríd an brainse tástáladh

Modhanna Tástála Chliste (Nuálaíocht Lárnach)

Comhtháthaíonn weshine electric ceithre mhodh tástála chun cinn chun tacú le coinníollacha réimse éagsúla:

1. Mód Frithsheasmhachta Ciorcaid Traidisiúnta

Ní mór d'úsáideoirí taobh amháin den ghréasán talmhaithe a dhínascadh chun trasnaíocht reatha shunt a sheachbhóthar. Cothaíonn an tástálaí suas le 300A DC reatha agus léann sé sonraí titim voltais. Baineann an modh seo amach an cruinneas is airde agus oibríonn sé go maith do shuíomhanna cothabhála pleanáilte.

2. Mód Tomhais Dhíreach Clamp

Ní gá naisc talún a scaradh. Rianaíonn an clamp gan sreang sruth brainse fíor-ama I₀, ansin ríomhann an meaisín an fhriotaíocht go huathoibríoch le R=V/I₀. Buaicphointí: Gan obair díchóimeála, tástáil allamuigh níos tapúla, níos sábháilte do chothabháil limistéir bheo.

3. Mód Shunt Aon-Taoibh

Oiriúnach do leagan amach talún comhthreomhar cosúil le talmhú comh-aireachta agus greillí talún dáilte. Tomhaiseann an clampar sruth brainse shunt I₂, agus oibríonn an gléas amach sruth tástála éifeachtach le I₀=I₁−I₂ roimh an fhriotaíocht a ríomh. Socraíonn sé earráidí cruinnis de bharr sruthanna comhthreomhara páirteacha.

4. Mód Shunt Dual-Taobh

Do ghreillí móra talún le sruthanna scoilte déthreocha i bhfostáisiúin. Bailíonn dhá chlampa sruthanna craobhacha I21 agus I22, ríomhann an córas I₀=I₁−I21−I22 chun fíorshonraí friotaíochta a fháil do líonraí ilbhrainse.

Sábháilteacht agus Dearadh Córais Clamp

Is féidir leis na teanntáin gan sreang comhoiriúnaithe treo reatha DC a aithint go huathoibríoch.

Príomhsonraíochtaí clamp:

1 、 raon tástála DC: 0 go ±600A

2 、 Ní mór ailíniú leis an treo reatha ceart le haghaidh sonraí cruinne

3 、 Feidhm calabrú ionsuite chun diall tomhais a fhritháireamh

Meabhrúcháin sábháilteachta oibríochta:

1 、 Ná oibrigh an clamp thar a raon tomhais chun damáiste crua-earraí a sheachaint

2 、 Suiteáil teanntáin tar éis treomharcanna reatha chun léamha a chobhsú

3 、 Rith calabrú go rialta chun earráidí sonraí a laghdú

Treoir Oibriúcháin Céim ar Chéim

Leanann an tástálaí deisce seo sreafaí oibre tástála allamuigh caighdeánach do chásanna ardreatha.

Céim 1: Ullmhú Córas

Deimhnigh go bhfuil an trealamh lánchumhachtaithe, go bhfuil an socrú talún críochnaithe, agus go bhfuil cadhnraí clamp luchtaithe go hiomlán. Is féidir le cliaint soláthair mórchóir lámhleabhair oibríochta iomlána a fháil mar aon le lastas.

Céim 2: Cumraíocht Sreangaithe

nascann I+ agus I- le dhá cheann an chiorcaid tástála; Ceanglaítear V+ agus V- le pointí samplála voltais istigh. Cuir tóireadóirí voltais taobh istigh den lúb reatha i gcónaí chun cur isteach ar fhriotaíocht sreang a chur as an áireamh.

Céim 3: Roghnú Mód

Roghnaigh modh tástála amháin: modh díchóimeála traidisiúnta, modh clamp díreach, modh shunt singil nó modh shunt dé. Ansin socraigh sruth aschuir (50A–300A) agus fad na tástála (Gasta / 10s / 30s / 60s / Leanúnach).

Céim 4: Próiseas Tomhais

Ritheann an meaisín ramp-suas reatha, rialú cobhsaíochta, gabháil reatha fíor-ama, sampláil voltais, ríomh friotaíochta agus cúiteamh teochta go huathoibríoch gan coigeartú láimhe.

Céim 5: Taispeáin Toradh

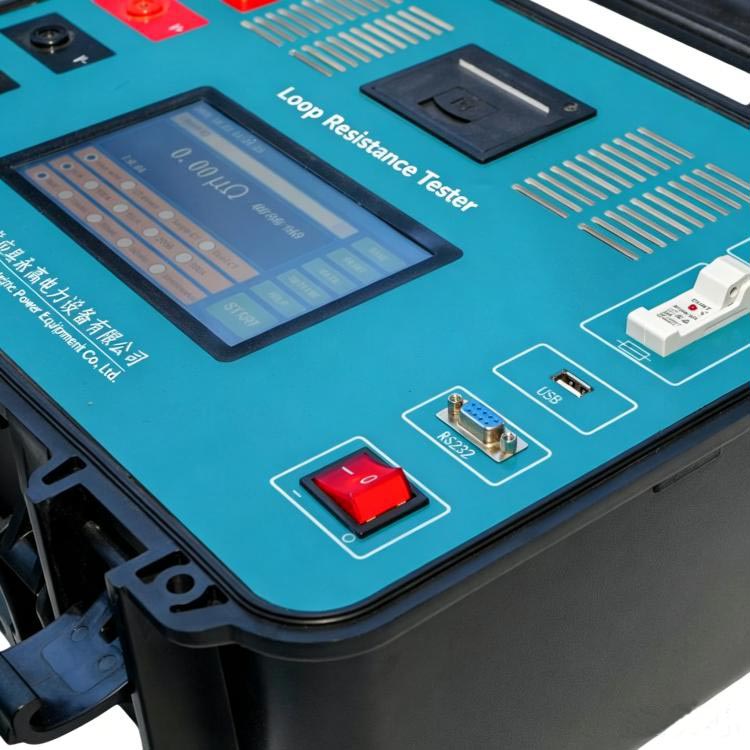

Taispeánann an scáileán iomlán reatha I₁, sruthanna clampáin brainse (I₂ / I21 / I22), luach friotaíochta i micrea-ohms, am tástála agus stádas cobhsaíochta.

Céim 6: Bainistíocht Sonraí

Is féidir le hoibreoirí logaí tástála a shábháil ar chuimhne áitiúil, taifid a onnmhairiú trí thiomáineann USB FAT32, tuarascálacha a phriontáil le modúil roghnacha priontála, agus breathnú siar ar shonraí tástála stairiúla am ar bith.

Cásanna Feidhmchláir

Láimhseálann an Tástálaí Frithsheasmhachta Ciorcaid Chliste Deisce 300A seo tascanna braite friotaíochta faoi thalamh casta agus coinníollacha trasnaíochta leictreamaighnéadacha láidre, arna nglacadh go forleathan ag ceannaitheoirí ó na hearnálacha seo:

1, fostáisiúin mhóra

2 、 Gléasraí giniúna cumhachta

3, Córais lascthrealamh tionsclaíoch

4, Áiseanna tarchurtha ardvoltais

5, Líonra eangaí a bhunú

Feidhmíonn an córas go hiontaofa faoi:

1 、 Trasnaíocht leictreamaighnéadach láidir

2, Dáileadh reatha comhthreomhar

3 、 Rochtain dhícheangal teoranta

4, Oibríochtaí cothabhála leanúnach

Úsáidí Tástála tipiciúla

1 、 Tástáil friotaíochta teagmhála le haghaidh scoradáin chiorcaid ardvoltais

2 、 Cigireacht locht ar ghreillí talún an fhostáisiúin

3, Friotaíocht a bhrath joints nascadh busbar

4, Cothabháil ghnáth do chaibinéid lasc GIS/AIS

5, Cigireacht cáilíochta monarchan do threalamh leictreach gléasra cumhachta

6 , Anailís córas talamh le haghaidh líonraí tarchurtha

7, Fabhtcheartú ar chórais dáileacháin cumhachta tionsclaíocha

Buntáistí Weshine

Thógamar an Tástálaí Chliste Friotaíocht Ciorcaid Deisce 300A le hailtireacht tomhais ilmhód chun fadhbanna casta reatha comhthreomhara agus casta a réiteach i gcórais chumhachta nua-aimseartha. Laghdaíonn an tástáil neamh-dhíchóimeála clamp gan sreang an t-am aga cothabhála agus feabhsaítear sábháilteacht an tsuímh go mór, rud a fhágann go síníonn go leor soláthróirí seirbhísí leictreachais conarthaí soláthair fadtéarmacha linn.

Cinntíonn halgartaim ríomha reatha fíor-ama ilchainéil luachanna friotaíochta beachta fiú i dtimpeallachtaí comhthreomhara talún. Briseann an t-aschur mór 300A sruth go tapa síos sraitheanna ocsaíd ar dhromchlaí teagmhála d'aois, ag seachadadh torthaí tástála níos iontaofa le haghaidh hailt seoltacha caite. Coinníonn rialú teirmeach cliste ionsuite an t-aonad seasta faoi ualaí oibre ardsrutha fada.

Buntáistí dearadh tionsclaíochta atá éasca le húsáid do cheannaitheoirí:

1, Oibríocht Chliste Il-mód

2 、 Taispeáint sonraí reatha fíor-ama amhairc

3, Sraith iomlán d'fheidhmeanna cosanta sábháilteachta uathoibríoch

4, Stóráil sonraí struchtúrtha agus onnmhairiú

Déan teagmháil lenár bhfoireann díolacháin láithreach chun luachan saincheaptha a fháil agus comhaid pharaiméadair theicniúla a chomhlánú le haghaidh do sholáthar tionscadail.
