Tástálaí Inslithe 5kV

Weshine® invented an Tástálaí Inslithe 5kV le deimhniú CE, ardchaighdeán agus cruinneas, Invented agus a tháirgtear de réir na gcaighdeán náisiúnta, réiteach tástála leictreach iomlán ar fáil. Déan teagmháil linn le haghaidh tuilleadh sonraí faoi Tástálaí Inslithe 5kV ó Weshine!

Seol Fiosrúchán 1022 Íoslódáil PDF

Cur síos ar an Táirge

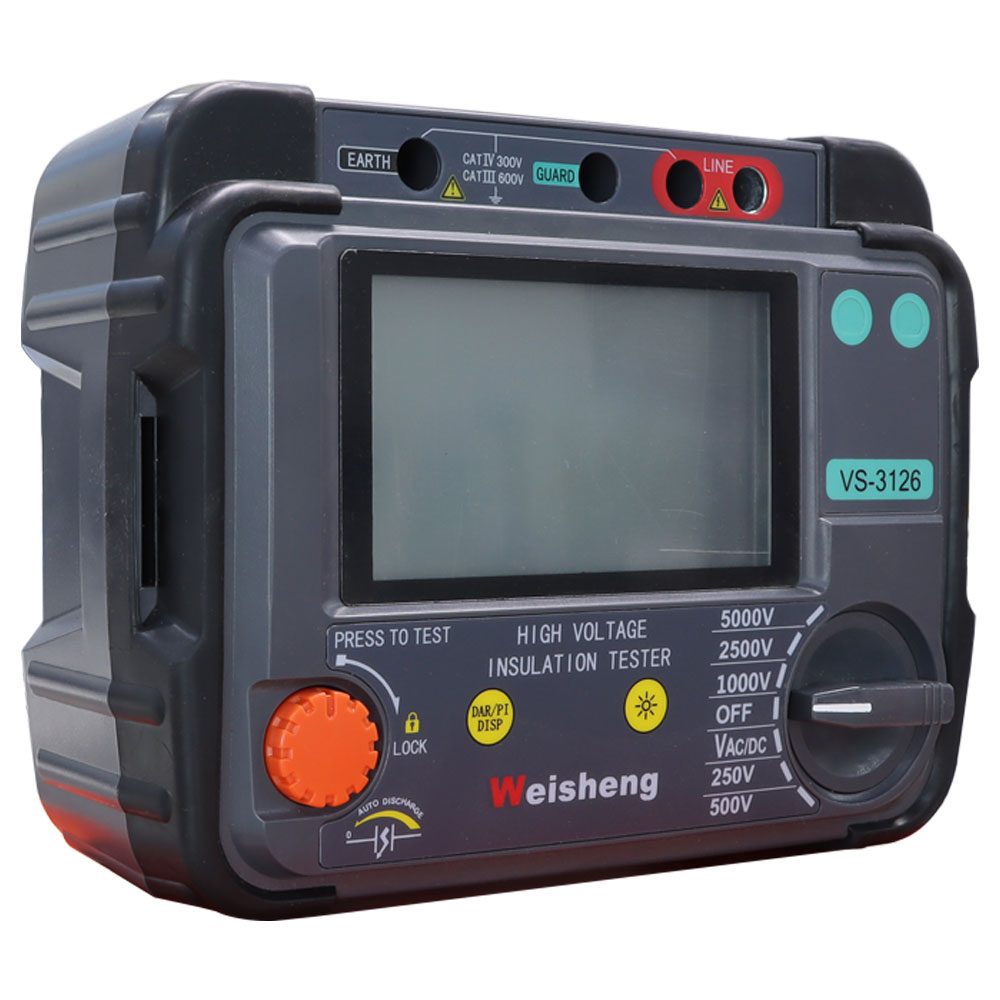

WeshineTástálaí Inslithe 5kVle taispeáint stua digiteach agus analógach, atá deartha le haghaidh tástála friotaíochta inslithe ardvoltais i gcothabháil agus seirbhísiú cáblaí, innealra gléasra rothlach, claochladáin, lascthrealamh agus feidhmeanna tionsclaíochta.

Déantar tástálacha inslithe DC ag 250 V, 500 V, 1000 V, 2500 V, 5000 V. Is é an raon tomhais friotaíochta inslithe ná 100 k Î© go 1000 G Î©. Cuirtear urscaoileadh uathoibríoch ar fáil do chiorcaid capacitive faoi thástáil agus taispeántar an voltas ag meath.

Is féidir an críochfort garda a úsáid chun éifeachtaí sceite dromchla a íoslaghdú agus dá bhrí sin tomhais earráideacha agus tástálacha friotaíochta inslithe á ndéanamh.

Maidir le réada tástála toilleas, scaoilfidh an ionstraim go huathoibríoch trí fhriotóir inmheánach agus léireoidh sí voltas trasna na gcríochfort sa raon 30 V go 600 V le voltais níos airde léirithe ag âHiâ. Tabharfaidh an ghné seo tásc ar an voltas atá ag meath tar éis ualaí imoibríocha a thástáil. Nuair a imíonn an táscaire voltais tá sé sábháilte don úsáideoir na treoracha tástála a dhícheangal.

WeshineTástálaí Inslithe 5kVfaoi thiomáint ag ocht gceall 1.5 V IEC LR6 (AA). I measc na ngnéithe sábháilteachta dearaidh tá táscaire rabhaidh ardvoltais, taispeáint voltas seachtrach tar éis tástála IR, urscaoileadh uathoibríoch ualaí imoibríocha agus luaidhe tástála

IARRATAS

Téann ábhair inslithe leictreacha in olcas le himeacht ama as a dtagann cliseadh agus billí deisiúcháin costasacha. Cuireann tástálaithe friotaíochta inslithe voltas DC rialaithe i bhfeidhm ar fud an inslithe agus tomhaiseann siad an sreabhadh srutha tríd an dlí Ohm a chur i bhfeidhm chun friotaíocht inslithe a ríomh. Sreabhann an sruth toisc nach bhfuil aon ábhar inslithe foirfe.

I measc úsáidí tástálaí IR tá:

■ Suiteáil trealaimh

■ Cothabháil gnáthaimh

■ Réitigh fadhbanna

Bíonn tionchar ag tástáil inslithe le DC ardvoltais ar pholarú inslithe ionas go n-eascróidh torthaí difriúla as tástáil leanúnach gan urscaoileadh iomlán ar an aonad atá faoi thástáil.

Ba cheart cúram a ghlacadh i gcónaí an próiseas agus an teicníocht chéanna a úsáid chun nascadh le inslitheoir agus a thástáil chun go mbeidh sé in ann torthaí a treochtáil. Tá sé tábhachtach teocht an inslithe chomh maith le luachanna IR a thaifeadadh

GNÉITHE AGUS SOCHAIR

■ Tástálaí friotaíochta inslithe dlúth, garbh

■ Oibriú éasca agus roghnú raon voltais

■ Voltaiméadar AC agus DC (30 V - 600 V)

■ Uaineadóir tástála IR insocraithe úsáideora (1 min réamhshocraithe), (uasmhéid 19 m 50 s)

■ Cás bog iompair don uirlis agus do na luaidhe

■ Tús tapa agus treoir úsáideora iomlán

■ Plocóidí inslithe HV a ghlasáil ar mhaithe le sábháilteacht bhreise

■ Cuireann comhlaí trasna teirminéil cosc ar dhul isteach de thaisme salachar agus rudaí eile

SONRAÍOCHTAÍ

Raon inslithe	0.1 MÎ© go 2 TÎ©
Voltais tástála ainmniúla	250 V, 500 V, 1000 V, 2500 V, 5000 V
Cruinneas voltas críochfoirt
	voltas tástála
	â¥1000 V 0... 5% den ainmniúil voltas tástála
Cruinneas inslithe	±5% ±3 dhigit
Sruth gearrchiorcad	5 mA ±0.5 mA
Cruinneas voltmhéadar	±2%rdg±3dgt
Soláthar leictreachas	8 x cadhnraí LR6/AA
Raon teochta oibriúcháin agus taise
	- 20 °C go 45 °C
Taiseachas	80% RH
Raon teochta stórála agus taise
	-20 °C go 60 °C
Cosaint sábháilteachta	Insliú Cat III 600 V
Nóta	Earráid intreach faoi dhó is ea earráid seirbhíse le teorainneacha comhshaoil sonraithe
EMC	Cloí le IEC 61326-1:2013
Toisí	177 mm x 226 mm x 100 mm
Meáchan	1.9 kg (cuir an ceallraí san áireamh)

VS-3121

An VS-3121Tástálaí Inslithe 5kVTá sé deartha le haghaidh feidhmeanna tástála Leictreach agus Tionsclaíoch, nuair a sháraíonn voltais oibriúcháin 1000 V agus nuair a bhíonn gá le voltais tástála inslithe níos airde.

Murab ionann agus an VS-3121A, cuireann an VS-3121 voltais raon seasta de 50 V, 100V, 250 V, 500 V, 1000 V agus 2500 V ar fáil.

Teastaíonn trealamh le voltais oibriúcháin os cionn 1 kVTástálaí Inslithe 5kVs ag voltais os cionn 1 kV. Ag croílár na tástála ardvoltais, tugann ár n-aonad 5/10/15 kV an leibhéal is airde tástála cáilíochta chomh maith le sábháilteacht, áisiúlacht agus iniomparthacht den scoth.

Le haghaidh cumas tástála inslithe iomlán ar gach ardchaipitil

VS-3127

An VS-3127Tástálaí Inslithe 5kVcuireann sé an cumas tomhais chruinn friotaíochta inslithe a dhéanamh suas go dtí voltas tástála 15 kV le friotaíocht uasta de 30 TÎ©. Tá cruinneas tomhais friotaíochta ± 5 % ó 1 MÎ© go 3 TÎ©!

I gcás fóntais agus cuideachtaí seirbhíse is tástálaí uile-thimpeall é an VS-3127 lena solúbthacht agus cumas promhadh don todhchaí. Tá an Weshine VS-3127 deartha chun oibriú cibé áit a n-oibríonn tú.

Sroicheann uasta voltas rátáil aschuir 7 giar (250Vï ¼ 500Vï ¼ 1KVï ¼ 2.5KVï ¼ 5KVï ¼ 10KVï ¼ 15KV).

Sruth gearrchiorcad uasta 7mA

Tástáil friotaíochta inslithe (IR), tástáil innéacs polaraithe ¼ PI), tástáil cóimheas ionsú tréleictreach (DAR). Modh tástála rampa (RAMP), modh tástála friotaíochta scagtha (FR). *Tástáil Cumais (Cap.).

Feidhm monatóireachta voltais, monatóireacht a dhéanamh go huathoibríoch ar voltas beo an tomhaiste

CÉN FÁTH TÁSTÁIL AR 15 KV?

Déanfaidh 5 kV go 15 kV sruth tástála triarach - féadann sé seo sruth tástála diúltach a chosc i láthair ardtorainn.

Sonraítear 15 kV le haghaidh sócmhainní idir 35,000 V agus 69,000 V bunaithe ar NETA ATS 2007.

Ba cheart mótair os cionn 34,500 V a thástáil ag 15 kV bunaithe ar NETA ATS 2007.

SONRAÍOCHTAÍ

Raon inslithe	0.1 MÎ© go 30 TÎ©
Voltais tástála ainmniúla	250 V, 500 V, 1 kV, 2.5 kV, 5 kV, 10 kV, 15kV
Cruinneas voltas críochfoirt
	ï¼ 5% ï½ 10% ï¼ ±10V
Cruinneas inslithe	1 MÎ© go 3 TÎ©, ±5% ±3 dhigit
	ï¼3 TÎ©, ±20% ±3 dhigit
Sruth gearrchiorcad	â¥7 mA ±0.5 mA
Modh tástála rampa	±2%rdg±3dgt
Soláthar leictreachas	Céim suas go dtí an voltas réamhshocraithe trí thástáil le méid céimnithe 10% den voltas réamhshocraithe
Raon teochta oibriúcháin agus taise
	- 20 °C go 50 °C
Taiseachas	80% RH
Raon teochta stórála agus taise
	-25 °C go 65 °C
Tástáil voltais	AC/DC:0Vï½1000V, Cruinneas: ±5%rdg±3V
Tástáil toilleas	10nFï½25uF, Cruinneas: ±10%rdg±10nF
Tástáil reatha	0.01nAï½7mA, Cruinneas: ±5%rdg±0.5nA
Cosaint sábháilteachta	Insliú Cat III 600 V
Nóta	Earráid intreach faoi dhó is ea earráid seirbhíse le teorainneacha comhshaoil sonraithe
EMC	Cloí le IEC 61326-1:2013
Toisí	280 mm x 260 mm x 160 mm
Meáchan	4.9 kg (cuir an ceallraí san áireamh)

Roghanna

Tá 8 mbliana de thaithí ag Weshine go sonrach chun déileáil le raon iomlán Trealamh Leictreach. Faoi láthair, tá Weshine invented éagsúlaTástálaí Inslithe 5kVdo gach céim mar a thaispeántar san fhoirm:

EOLAS A ORDÚ LE hAGHAIDHTástálaí Inslithe 5kVS
Cat. Níl.	Voltas Tástáil Max	Raon Tástáil Max	IR/PI/DAR	RAMP	FR	caipín.
VS-3121	2.5 kV	100 GÎ©	√
VS-3121A	5.0 kV	20 TÎ©	√
VS-3125	5.0 kV	10 TÎ©	√	√	√
VS-3125A	5.0 kV	10 TÎ©	√	√	√	√
VS-3126	10.0 kV	20 TÎ©	√	√	√
VS-3126A	10.0 kV	20 TÎ©	√	√	√	√
VS-3127	15.0 kV	30 TÎ©	√	√	√	√

Bunaithe ar shaincheisteanna an tSlabhra Soláthair: Déan teagmháil le do Dáileoir Weshine Údaraithe is fearr leat le haghaidh praghsanna reatha agus amanna luaidhe.

Deimhnithe Cáilíochta

Creidimid i gcónaí go bhfuil gach rath ar ár gcuideachta a bhaineann go díreach le cáilíocht na dtáirgí a chuirimid ar fáil.Tástálaí Inslithe 5kVna ceanglais cháilíochta is airde atá sonraithe i dtreoirlínte ISO9001, ISO14000:14001 agus ár gcóras rialaithe cáilíochta dian a chomhlíonadh.

Loingsiú

Le haghaidh tuilleadh faisnéise ar Weshine's Service Solutions, déan teagmháil lenár n-ionadaí díolacháin ar líne 24/7 chun luachan a fháil ó Weshine.
